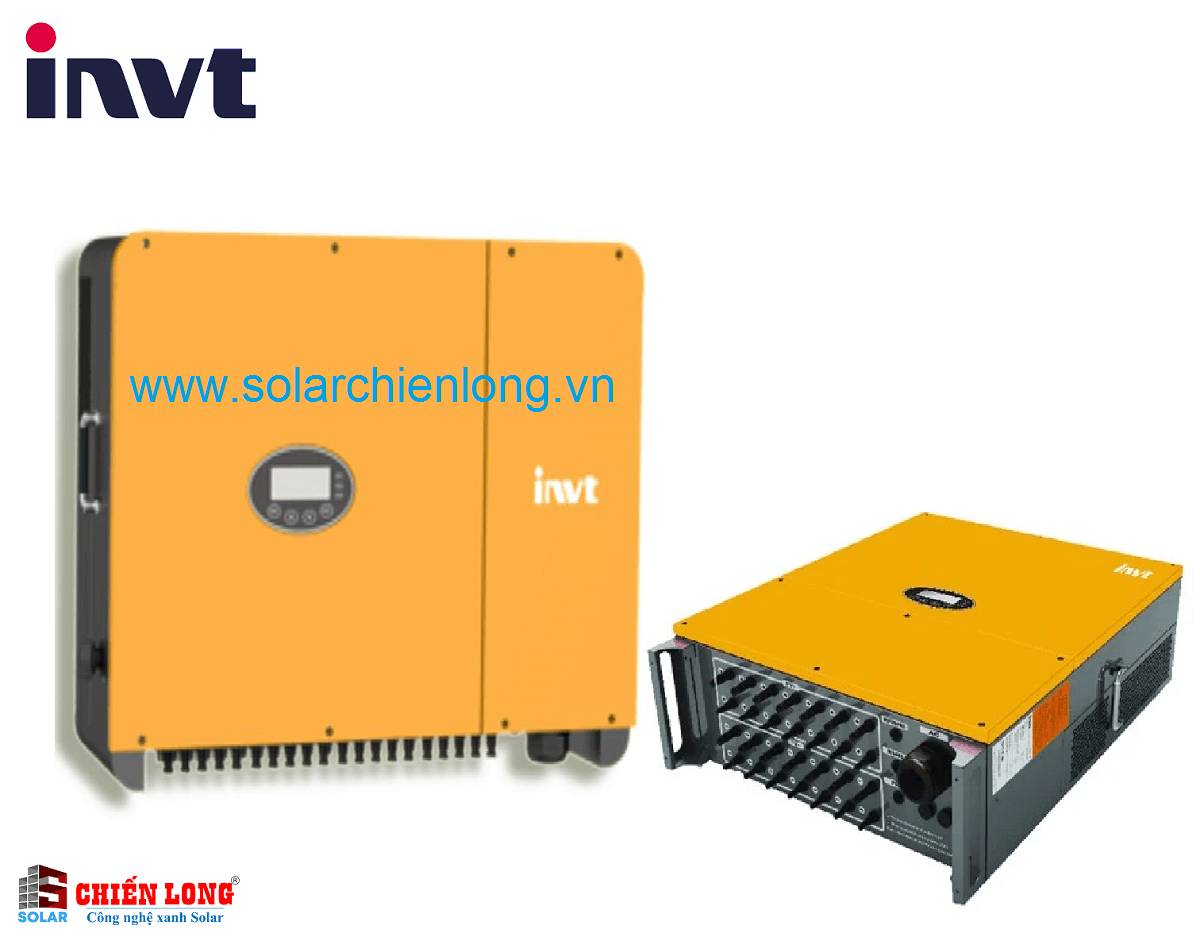

Inverter INVT hòa lưới BG17KTR - 3 phase (dòng 2 MPPT) 4 STRING

Inverter INVT hòa lưới BG17KTR - 3 phase (dòng 2 MPPT) 4 STRING

Thương hiệu: INVT-China Mã sản phẩm: BG17KTR

Liên hệ

Bộ inverter Imars BG được ứng dụng phổ biến cho tòa nhà thương mại và các nhà máy điện. Sản phẩm có thiết kế bắt mắt, giao diện thân thiện, dễ cài đặt, bảo trì và tiết kiệm chi phí. Dòng BG 3 pha được phát triển trên nền tảng công nghệ Đức, hoạt động ổn định với hiệu suất tối đa lên đến 98.6%.

ĐẶC ĐIỂM NỔI BẬT

INVERTER HÒA LƯỚI BG17KTR - 3 PHASE - 2 MPPT - 4 STRING

Giải pháp đầu tư hiệu quả cho các dự án điện mặt trời

Đáng tin cậy

Màn hình được bảo vệ 2 lớp, độ an toàn cao.

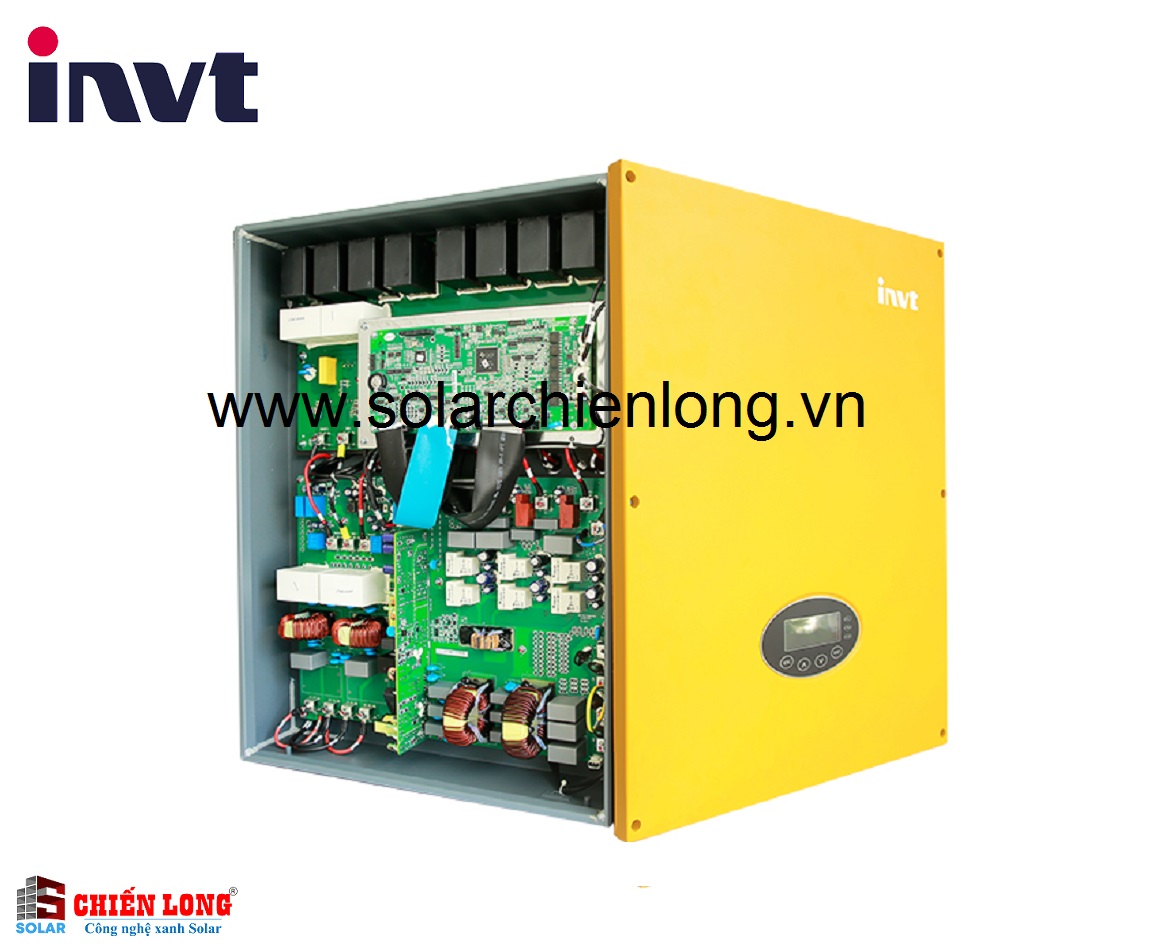

Sử dụng linh kiện cao cấp để đảm bảo hoạt động ổn định của bộ hòa lưới. Chip MOSFET, DC switch từ Đức, tụ và Relay từ Nhật.

Sản phẩm có bảo hiểm bảo hành, được cung cấp bởi công ty bảo hiểm nổi tiếng quốc tế (AIG).

Hiệu quả
Dải điện áp rộng, điện áp khởi động thấp và hiệu suất chuyển đổi lên đến 98.6%, cao nhất trong các dòng hòa lưới.
Mạch dò điểm công suất cực đại (MPPT) với dải thích ứng rộng, thích ứng với môi trường khắc nghiệt.

Thông minh

Giao thức truyền thông RS485, Ethernet, WIFI.

Có chức năng giám sát hệ thống thông qua ứng dụng iMars trên máy tính hoặc điện thoại có kết nối internet.

Dải công suất: 12 ~ 17 kW	Hiệu suất tối đa: 98.6%
Thương hiệu: INVT	Cấp bảo vệ: IP65
Hiển thị: Màn hình LCD 3.5 inch, hỗ trợ bàn phím backlit	Chuẩn truyền thông: RS485, WIFI, Ethernet

THÔNG SỐ KỸ THUẬT:

Model
	BG12KTR	BG15KTR	BG17KTR
Đầu vào (DC)
Điện áp đầu vào DC cực đại (V)	1000
Điện áp khởi động (V)	200
Điện áp vận hành tối thiểu (V)	180
Dãi điện áp hoạt động của MPPT	180- 800/610V
Dải điện áp hoạt động tối ưu (V)	350 - 800	400 - 800	400 - 800
Số lượng MPPT/Số nhánh trên từng MPPT	2/2
Công suất DC cực đại (W)	12500	15600	17500
Dòng DC cực đại trên từng MPPT x số MPPT	19x2	21x2	23x2
Cầu dao DC	Tùy chọn
Đầu ra (AC)
Công suất danh định (W)	12000	15000	17000
Dòng AC cực đại	20	24	28
Dải điện áp AC tối ưu	3 pha/N/PE, 230/400 V, (320 ~ 460 V); 3/PE, 220/380 V, (320 ~ 460 V)
Dải điện áp AC tối ưu	Phù hợp với chuẩn VDE0126-1-1, VDE-AR-N4105, CQC, G59/3, C10/11, AS4777/3100, PEA
Tần số lưới điện	50Hz (47~51.5Hz) / 60Hz (57~61.5Hz)
Tần số lưới điện	Phù hợp với chuẩn VDE0126-1-1, VDE-AR-N4105, CQC, G59/3, C10/11, AS4777/3100.
Hệ số công suất	-0.8 ~ +0.8 (có thể điều chỉnh)
Độ méo sóng hài	nhỏ hơn 3% (công suất danh định)
Đấu nối	3 pha (L1, L2, L3, N, PE) or (L1, L2, N, PE)
Hệ thống
Làm mát	Quạt điều tốc
Hiệu suất tối đa	98.20%	98.30%	98.30%
Hiệu suất tiêu chuẩn EURO	97.60%	97.80%	97.80%
Hiệu suất MPPT	99.90%
Chuẩn bảo vệ	IP65
Mức tiêu thụ điện vào ban đêm	nhỏ hơn 0.5 W
Chế độ cách ly	Không có biến áp
Nhiệt độ hoạt động	-25oC ~ +60oC, suy giảm hiệu năng khi trên 45oC
Độ ẩm	0 ~ 95%, không đọng sương
Bảo vệ	Giám sát cách ly DC, lỗi nối đất, bảo vệ cách ly, quá áp, dòng ngắn mạch
Tiếng ồn	Nhỏ hơn 50dB
Hiển thị và truyền thông
Hiển thị	Màn hình LCD 3.5 inch, hỗ trợ bàn phím backlit
Ngôn ngữ	Đa ngôn ngữ
Bàn phím	Tích hợp
Chuẩn truyền thông	RS485, WIFI, Ethernet (tự chọn)
Thông số lắp đặt
Kích thước (C x R x S mm)	610x480x204
Khối lượng (kg)	38 (84 pound)
Cách lắp đặt	Treo tường
Khác
Đấu nối DC	MC4
Chứng chỉ	TUV, CE, VDE0126-1-1, VDE-AR-N4105, G59/3,C10/11, TF3.2.1, AS4777/3100,CQC EN61000-6-1:4, EN61000-11:12; IEC62109-1:2010, PEA, ZVRT

Cài đặt đơn giản, vận hành dễ dàng

Bước 1: Kết nối điện mặt trời (DC) vào inverter hòa lưới

Bước 2: Cắm jack kết nối với điện lưới

Bước 3: Cổng RS485 gắn thiết bị WIFI 200

Bước 4: Bật công tắc mở nguồn DC để vận hành hệ thống

Chứng chỉ an toàn chất lượng

	Sản phẩm đáp ứng tiêu chuẩn chất lượng về kỹ thuật của hệ thống TUV SUD (Đức) [Download]
	INVT tuân thủ nghiêm ngặt về việc hạn chế các chất độc hại cho con người và môi trường trong sản xuất.
	Sản phẩm được công nhận đảm bảo chất lượng cao theo tiêu chuẩn Châu Âu [Download]
	Sản phẩm đã được kiểm định chất lượng bởi Viện Kiểm định và Chứng nhận VDE có trụ sở tại Offenbach (Đức), một trong những tổ chức kiểm tra các sản phẩm điện và điện tử nổi tiếng nhất thế giới.
