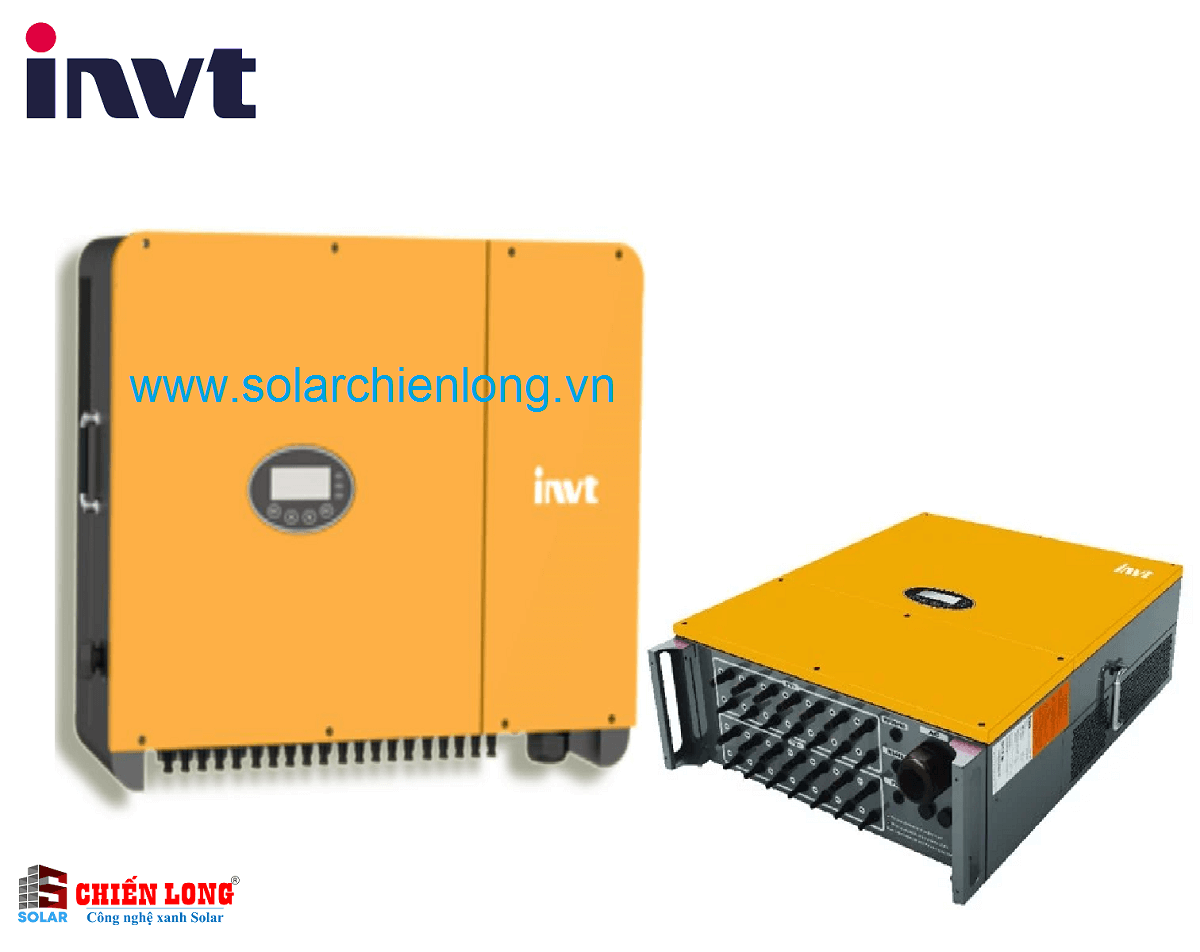

Inverter INVT hòa lưới BG60KTR Surge - 3 phase (dòng1 MPPT) 14 String
Thiết bị hòa lưới điện năng lượng mặt trời: Là thiết bị có chức năng chuyển đổi năng lượng mặt trời (từ giàn pin mặt trời) hòa chung vào mạng lưới điện quốc gia.
Thiết bị hòa lưới cho hệ thống điện năng lượng mặt trời mang lại lợi ích như: Nâng cao hiệu suất chuyển đổi năng lượng mặt trời thành năng lượng điện tránh hiện tượng dư thừa năng lượng vô ích.
Nguyên lý hoạt động hệ thống hòa lưới có thể hiểu như sau: Điện năng lượng mặt trời thu được từ tấm pin là điện 1 chiều (DC), qua bộ hòa lưới (inverter), có chức năng đổi từ điện DC sang AC cùng pha, cùng tần số với điện lưới, sau đó hệ thống sẽ hòa chung với điện lưới quốc gia.
HÔNG SỐ KỸ THUẬT
|
Model |
|
|
BG50KTR |
BG60KTR |
||||
|
Đầu vào (DC) |
||||||
|
Công suất đầu vào DC cực đại (W) |
66000 |
72000 |
||||
|
Điện áp đầu vào DC cực đại (W) |
1100 |
|||||
|
Điện áp khởi động (V)/Điện áp làm việc tối thiểu（V） |
200/570 |
|||||
|
Dãi điện áp hoạt động của MPPT (V) |
570-950 |
|||||
|
Số lượng MPPT/Số nhánh trên từng MPPT |
1/12 |
1/14 |
||||
|
Dòng DC cực đại trên từng MPPT x số MPPT |
90x1 |
120x1 |
||||
|
Đầu ra (AC) |
||||||
|
Công suất danh định (W) |
50000 |
60000 |
||||
|
Dòng AC cực đại (A) |
72.5 |
96 |
||||
|
Hệ số công suất |
-0.8 ~ +0.8 (có thể điều chỉnh) |
|||||
|
Độ méo sóng hài |
nhỏ hơn 3% (công suất danh định) |
|||||
|
Dải điện áp AC tối ưu (V)/Tần số |
230/400V, 3L+N+PE/3L+PE, 50Hz/60Hz |
|||||
|
Hiệu suất |
||||||
|
Hiệu suất tối đa |
98.90% |
99.00% |
||||
|
Hiệu suất tiêu chuẩn EURO |
98.50% |
98.50% |
||||
|
Hiệu suất MPPT |
99.90% |
|||||
|
Bảo vệ |
||||||
|
Bảo vệ |
Giám sát cách ly DC, lỗi nối đất, bảo vệ cách ly, quá áp, dòng ngắn mạch |
|||||
|
Dữ liệu tổng quan |
||||||
|
Hiển thị |
Màn hình LCD 3.5 inch, hỗ trợ bàn phím backlit |
|||||
|
Ngôn ngữ |
Anh, Trung, Đức, Hà Lan |
|||||
|
Chuẩn truyền thông |
RS485, WIFI, Ethernet (tự chọn), PLC carrier communication(tự chọn) |
|||||
|
Làm mát |
Quạt điều tốc |
|||||
|
Chuẩn bảo vệ |
IP65 |
|||||
|
Mức tiêu thụ điện vào ban đêm |
nhỏ hơn 0.5 W |
|||||
|
Chế độ cách ly |
Không có biến áp |
|||||
|
Nhiệt độ hoạt động |
-25oC ~ +60oC, suy giảm hiệu năng khi trên 45oC |
|||||
|
Độ ẩm |
0 ~ 95%, không đọng sương |
|||||
|
Kích thước (C x R x S mm) |
810 x 645 x 235 |
|||||
|
Trọng lượng (kg) |
53 |
|||||
|
Grid qualification |
NB/T 32004-2013, TUV, CE, VDE0126-1-1, VDE-AR-N4105, G59/3,C10/11, TF3.2.1, AS/NZS 4777.2:2015, EN61000-6-1:4, EN61000-11:12, IEC62109-1:2010, PEA, ZVRT |
|||||
|
Chứng chỉ |
VDE-AR-N4105, AS4777/3100, CQC |
|||||
|
Bảo hành |
5 NĂM |
|||||
Thiết kế ưu việt cho ứng dụng hộ gia đình
Đáng tin cậy
Vỏ hợp kim nhôm nguyên khối, sang trọng, làm mát tự nhiênMàn hình được bảo vệ 2 lớp, độ an toàn caoSử dụng linh kiện cao cấp để đảm bảo hoạt động ổn định của bộ hòa lưới. Chip MOSFET, DC switch từ Đức, tụ và Relay từ NhậtSản phẩm có bảo hiểm bảo hành, được cung cấp bởi công ty bảo hiểm nổi tiếng quốc tế (AIG)
Hiệu quả
Dải điện áp rộng, điện áp khởi động thấp và hiệu quả chuyển đổi cao 98%Mạch dò điểm công suất cực đại (MPPT) với dải thích ứng rộng, thích ứng với môi trường khắc nghiệt
Thông minh
Giao thức truyền thông RS485, Ethernet, WIFICó chức năng giám sát hệ thống thông qua ứng dụng iMars trên máy tính hoặc điện thoại có kết nối internet
Có 2 phiên bản trên Android và iOS để người dùng có thể lựa chọn và cài đặt
Cài đặt đơn giản, vận hành dễ dàng
Bước 1: Kết nối điện mặt trời (DC) vào inverter hòa lưới
Bước 2: Cắm jack kết nối với điện lưới
Bước 3: Cổng RS485 gắn thiết bị WIFI 200
Bước 4: Bật công tắc mở nguồn DC để vận hành hệ thống
Chứng chỉ an toàn chất lượng
 |
Sản phẩm đáp ứng tiêu chuẩn chất lượng về kỹ thuật của hệ thống TUV SUD (Đức) [Download] |
 |
INVT tuân thủ nghiêm ngặt về việc hạn chế các chất độc hại cho con người và môi trường trong sản xuất. |
 |
Sản phẩm được công nhận đảm bảo chất lượng cao theo tiêu chuẩn Châu Âu [Download] |
 |
Sản phẩm đã được kiểm định chất lượng bởi Viện Kiểm định và Chứng nhận VDE có trụ sở tại Offenbach (Đức), một trong những tổ chức kiểm tra các sản phẩm điện và điện tử nổi tiếng nhất thế giới. |
