Bộ hòa lưới Inverter Growatt MID 20KTL3-X - 20KW ( 3 Pha 2 MPPT.)
Công suất: 20kw
Hiệu suất cao lên đến 98.75%.
Nhỏ gọn và nhẹ hơn 40% , 2 MPPT.
Hỗ trợ kiểm soát đầu ra.
Nút cảm ứng và màn hình OLED.
Chống sét lan truyền AC và DC Type II
Thông Số Kỹ Thuật:
| MODEL | MID 17KTL3-X | MID 20KTL3-X | MID 22KTL3-X | MID 25KTL3-X |
| Công suất PV tối đa (cho STC mô đun) | 22100W | 26000W | 28600W | 32500W |
| Điện áp DC tối đa | 1100V | 1100V | 1100V | 1100V |
| Điện áp khởi động | 250V | 250V | 250V | 250V |
| Dải điện áp PV | 200V-1000V | 200V-1000V | 200V-1000V | 200V-1000V |
| Điện áp danh nghĩa | 580V | 580V | 580V | 580V |
| Số MPPT/ | 2-Feb | 2-Feb | 2-Feb | 2/2+3 |
| Số string trên mỗi MPPT | ||||
| Cường độ dòng điện tối đa | 25 | 25 | 25 | 25/37.5 |
| trên mỗi MPPT | ||||
| Dòng ngắn mạch tối đa | 32 | 32 | 32 | 32/48 |
| trên mỗi MPPT | ||||
| Nguồn ra (AC) | ||||
|
|
||||
| MODEL | MID 17KTL3-X | MID 20KTL3-X | MID 22KTL3-X | MID 25KTL3-X |
| Công suất đầu ra AC | 17000W | 20000W | 22000W | 25000W |
| Công suất biểu kiến tối đa AC | 18800VA | 22000VA | 22000VA | 25000VA |
| Điện áp danh nghĩa, dải điện áp | 230V/400V; 340V-440V | 230V/400V; 340V-440V | 230V/400V; 340V-440V | 230V/400V; 340V-440V |
| Tần số lưới, dải tần số | 50/60 Hz; 45~55Hz/55-65 Hz | 50/60 Hz; 45~55Hz/55-65 Hz | 50/60 Hz; 45~55Hz/55-65 Hz | 50/60 Hz; 45~55Hz/55-65 Hz |
| Cường độ dòng điện tối đa | 27.4A | 31.9A | 31.9A | 36.2A |
| Hệ số công suất | 0.8leading – 0.8lagging | 0.8leading – 0.8lagging | 0.8leading – 0.8lagging | 0.8leading – 0.8lagging |
| THDI | <3% | <3% | <3% | <3% |
| Loại kết nối AC | 3W+N+PE | 3W+N+PE | 3W+N+PE | 3W+N+PE |
| Hiệu suất | ||||
|
|
||||
| MODEL | MID 17KTL3-X | MID 20KTL3-X | MID 22KTL3-X | MID 25KTL3-X |
| Hiệu suất cực đại | 98.75% | 98.75% | 98.75% | 98.75% |
| Hiệu suất Châu Âu | 98.10% | 98.10% | 98.10% | 98.10% |
| Thiết bị bảo vệ | ||||
|
|
||||
| MODEL | MID 17KTL3-X | MID 20KTL3-X | MID 22KTL3-X | MID 25KTL3-X |
| Bảo vệ phân cực ngược DC | Có | Có | Có | Có |
| DC Switch | Có | Có | Có | Có |
| Bảo vệ quá dòng DC | Type II | Type II | Type II | Type II |
| Giám sát lỗi rò điện nối đất | Có | Có | Có | Có |
| Bảo vệ ngắn mạch đầu ra | Có | Có | Có | Có |
| Bảo vệ quá dòng AC | Type II | Type II | Type II | Type II |
| Giám sát String | Tùy chọn | Tùy chọn | Tùy chọn | Tùy chọn |
| Bảo vệ AFCI (bảo vệ rò rỉ hồ quang) | Tùy chọn | Tùy chọn | Tùy chọn | Tùy chọn |
| Thông số chung | ||||
|
|
||||
| MODEL | MID 17KTL3-X | MID 20KTL3-X | MID 22KTL3-X | MID 25KTL3-X |
| Kích thước (W / H / D ) mm | 525/395/222 | 525/395/222 | 525/395/222 | 525/395/222 |
| Khối lượng (Kg) | 23kg | 23kg | 23kg | 23kg |
| Dải nhiệt độ hoạt động | -25°C … +60°C | -25°C … +60°C | -25°C … +60°C | -25°C … +60°C |
| Phát sinh tiếng ồn (tiêu chuẩn) | <=55dB(A) | <=55dB(A) | <=55dB(A) | <=55dB(A) |
| Công suất tự tiêu thụ (Ban đêm) | < 1W* | < 1W* | < 1W* | < 1W* |
| Cấu trúc liên kết | Transformerless | Transformerless | Transformerless | Transformerless |
| Tản nhiệt | Làm mát thông minh | Làm mát thông minh | Làm mát thông minh | Làm mát thông minh |
| Cấp bảo vệ IP | IP65 | IP65 | IP65 | IP65 |
| Độ cao lắp đặt khuyến cáo | 4000m | 4000m | 4000m | 4000m |
| Độ ẩm | 0-100% | 0-100% | 0-100% | 0-100% |
| Kết nối DC | H4/MC4(tùy chọn) | H4/MC4(tùy chọn) | H4/MC4(tùy chọn) | H4/MC4(tùy chọn) |
| Tính năng | ||||
|
|
||||
| MODEL | MID 17KTL3-X | MID 20KTL3-X | MID 22KTL3-X | MID 25KTL3-X |
| Hiển thị | OLED+LED/WIFI+APP | OLED+LED/WIFI+APP | OLED+LED/WIFI+APP | OLED+LED/WIFI+APP |
| Giao tiếp:USB/R485/GPRS/WIFI/4G | Có/Có/Tùy chọn/Tùy chọn/Tùy chọn | Có/Có/Tùy chọn/Tùy chọn/Tùy chọn | Có/Có/Tùy chọn/Tùy chọn/Tùy chọn | Có/Có/Tùy chọn/Tùy chọn/Tùy chọn |

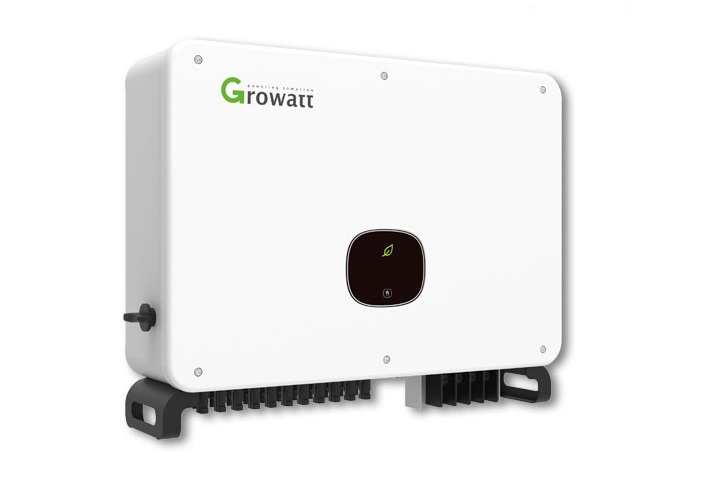

Inverter hòa lưới mẫu mới MID 20KTL3-X, công suất 20kw, 3 pha, ứng dụng áp mái thương mại.
Dễ sử dụng
- Màn hình hiển thị OLED và nút cảm ứng.
- Nhỏ gọn và nhẹ hơn 40%.
- Dịch vụ hỗ trợ trực tuyến thông minh.
Hiệu suất cao
- 2 MPPT.
- Hiệu suất tối đa 98.75%.
- Điện áp làm việc rộng.
An toàn & đáng tin cậy
- Hỗ trợ kiểm soát đầu ra.
- Chống sét AC/DC Type II.
- Chuẩn bảo vệ IP65
