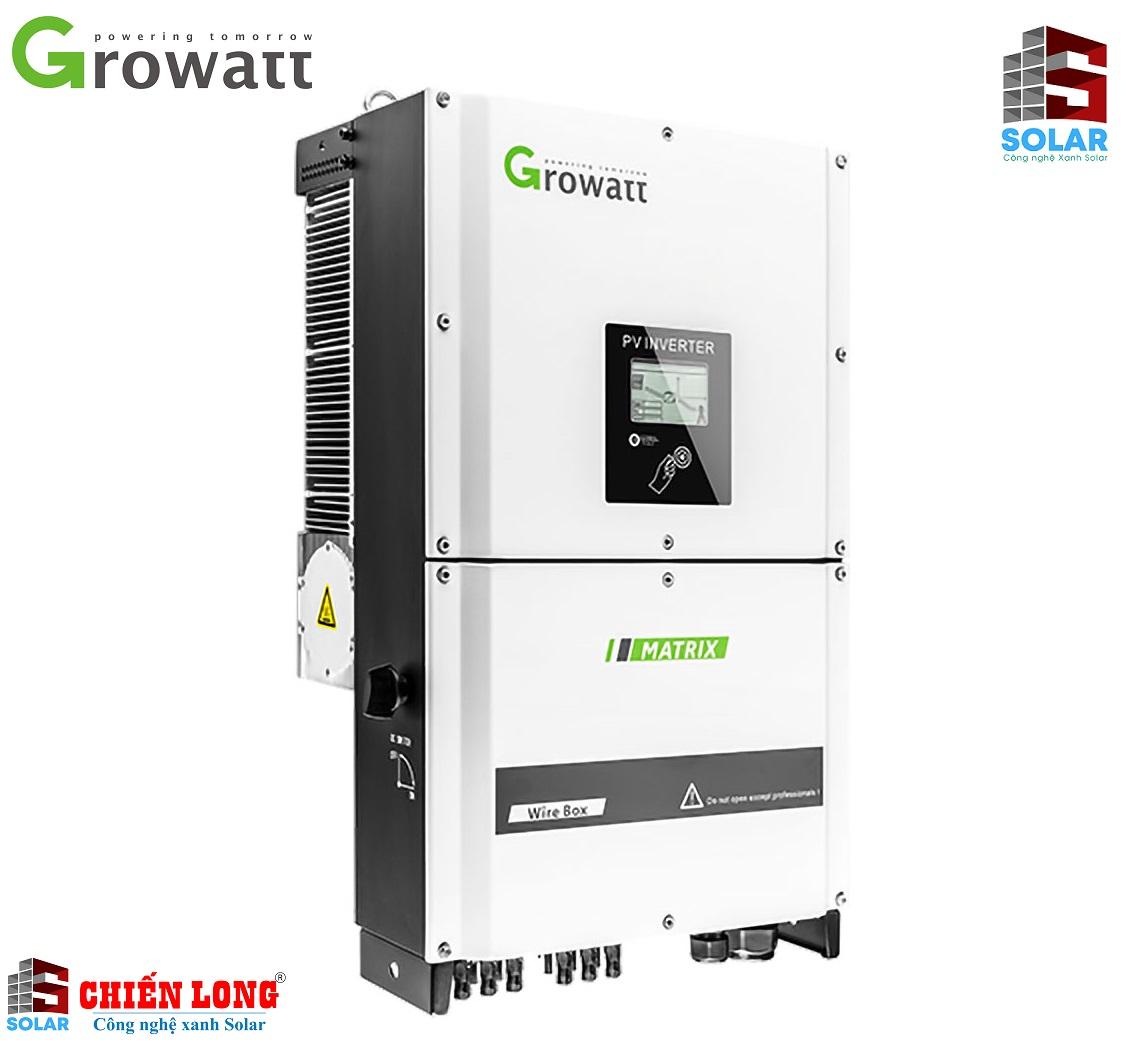

Inverter hòa lưới 20kw – growatt mid 20ktl3-x
Công suất: 20kw
Hiệu suất tối đa 98.7%
Hai MPPT
Tích hợp DC switch
Hỗ trợ kiểm soát nguồn ra
Cầu chì từng string và giám sát string
Chức năng phục hồi PID
Tản nhiệt tự nhiên
Chống sét lan truyền DC và AC Type II
Inverter hòa lưới 3 pha cho ứng dụng mái công nghiệp.
Tủ nối dây tích hợp bảo đảm an toàn tuyệt đối.
ỨNG DỤNG
Dễ sử dụng
Màn hình hiển thị LCD lớn, thao tác dễ dàng.
Thiết kế làm mát thông minh, đảm bảo tuổi thọ cao.
Dịch vụ từ xa có sẵn trên cổng thông tin Nhà sản xuất.
Hiệu suất cao
Hiệu suất tối đa 98,7%.
Phạm vi điện áp làm việc rộng.
Tích hợp chức năng Anti-PID.
An toàn & đáng tin cậy
Leading IPM và thiết kế màng mỏng, gia tăng mức độ tin cậy.
Giám sát lên đến 8 strings và bảo vệ cầu chì.
Thiết bị chống sét loại II cho cả DC và AC.
Chuẩn bảo vệ IP65
THÔNG SỐ KỸ THUẬT:
Thông số đầu vào
| MODEL | 17000TL3-S | 20000TL3-S | 25000TL3-S |
|---|---|---|---|
| Công suất PV tối đa (cho STC mô đun) |
21250W | 25000W | 31250W |
| Điện áp DC tối đa | 1000V | 1000V | 1000V |
| Điện áp khởi động | 250V | 250V | 250V |
| Dải điện áp PV | 200V-1000V | 200V-1000V | 200V-1000V |
| Điện áp PV khuyến cáo | 580V | 580V | 580V |
| Dòng điện đầu vào cực đại | 37.5A/37.5A | 37.5A/37.5A | 37.5A/37.5A |
| Dòng điện đầu vào cực đại từng string |
12.5A | 12.5A | 12.5A |
| Số MPPT/ Số string trên một MPPT |
2/3 | 2/3 | 2/3 |
Nguồn ra (AC)
| MODEL | 17000TL3-S | 20000TL3-S | 25000TL3-S |
|---|---|---|---|
| Công suất đầu ra AC | 17000W | 20000W | 25000W |
| Công suất biểu kiến AC cực đại | 18800VA | 22200VA | 27700VA |
| Dòng điện đầu ra cực đại | 27.5A | 32.2A | 40.3A |
| Điện áp AC danh nghĩa | 230V/400V | 230V/400V | 230V/400V |
| Tần số AC từ điện lưới | 50Hz/60Hz | 50Hz/60Hz | 50Hz/60Hz |
| Hệ số công suất | 0.8leading…0.8lagging | 0.8leading…0.8lagging | 0.8leading…0.8lagging |
| THDI | <3% | <3% | <3% |
| Kết nối AC | 3W+N+PE | 3W+N+PE | 3W+N+PE |
Hiệu suất
| MODEL | 17000TL3-S | 20000TL3-S | 25000TL3-S |
|---|---|---|---|
| Hiệu suất cực đại | 98.7% | 98.7% | 98.7% |
| Hiệu suất Châu Âu | 98.4% | 98.4% | 98.4% |
| Hiệu suất MPPT | 99.5% | 99.5% | 99.5% |
Thiết bị bảo vệ
| MODEL | 17000TL3-S | 20000TL3-S | 25000TL3-S |
|---|---|---|---|
| Bảo vệ phân cực ngược DC | Có | Có | Có |
| DC Switch | Có | Có | Có |
| Bảo vệ chống sốc DC | Type II | Type II | Type II |
| Giám sát lỗi rò điện nối đất | Có | Có | Có |
| Bảo vệ ngắn mạch đầu ra | Có | Có | Có |
| Bảo vệ chống sốc AC | Type II | Type II | Type II |
| Cầu chì bảo vệ string | Có | Có | Có |
| Giám sát lỗi string | Có | Có | Có |
| Bảo vệ PID | Có | Có | Có |
Thông số chung
| MODEL | 17000TL3-S | 20000TL3-S | 25000TL3-S |
|---|---|---|---|
| Kích thước (W / H / D ) mm | 470/754/270 | 470/754/270 | 470/754/270 |
| Khối lượng (Kg) | 48kg | 48kg | 48kg |
| Dải nhiệt độ hoạt động | -25°C … +60°C | -25°C … +60°C | -25°C … +60°C |
| Độ ồn (tiêu chuẩn) | <=40dB(A) | <=40dB(A) | <=40dB(A) |
| Công suất tự tiêu thụ (Buổi tối) | < 1W | < 1W | < 1W |
| Công nghệ | Transformerless | Transformerless | Transformerless |
| Phương pháp tản nhiệt | Tản nhiệt thông minh | Tản nhiệt thông minh | Tản nhiệt thông minh |
| Cấp bảo vệ IP | IP65 | IP65 | IP65 |
| Độ cao lắp đặt tối đa | 4000m | 4000m | 4000m |
| Độ ẩm | 0-100% | 0-100% | 0-100% |
Tính năng
| MODEL | 17000TL3-S | 20000TL3-S | 25000TL3-S |
|---|---|---|---|
| Hiển thị | LED+ LCD | LED+ LCD | LED+ LCD |
| Giao tiếp:USB/R485/GPRS | yes / yes / opt | yes / yes / opt | yes / yes / opt |
| Bảo hành: 5 năm / 10 năm | yes / opt | yes / opt | yes / opt |
