Kích Thước Giếng Trời Tự Động Cho Nhà Phố: Cách Tính Phù Hợp
Kích Thước Giếng Trời Tự Động Cho Nhà Phố: Cách Tính Phù Hợp
Chọn kích thước giếng trời tự động không đơn giản là đo chiều dài, chiều rộng của lỗ mở rồi đặt một bộ mái có đúng hai con số đó. Một hệ giếng trời vận hành tốt phải đồng thời đáp ứng nhu cầu lấy sáng, thoát khí nóng, che mưa, tải trọng, không gian chuyển động của cánh, vị trí đặt motor, đường thoát nước và khả năng bảo trì. Nếu chỉ quan tâm đến diện tích phủ bì mà bỏ qua các phần này, mái có thể đủ che ô nhưng mở không hết, cấn tường, thiếu chỗ đỗ cánh, khó thoát nước hoặc không thể tiếp cận motor khi cần kiểm tra.
Đối với nhà phố, bài toán còn phức tạp hơn vì ô giếng thường nằm giữa hai vách cao, trên cầu thang, cuối nhà hoặc trong khoảng sân sau hẹp. Mỗi vị trí có hướng nắng, luồng gió, độ cao và điều kiện tiếp cận khác nhau. Vì vậy, kích thước giếng trời nhà phố phải được tính từ hiện trạng thật thay vì sao chép kích thước của một công trình khác. Bài viết này trình bày quy trình đo và cách lựa chọn theo từng kiểu mở, giúp gia chủ chuẩn bị thông tin chính xác trước khi yêu cầu khảo sát và báo giá.
Kích thước hoàn thiện phải tính cả ô chờ, khung bao, phần cánh hoạt động và đường thoát nước.
1. Kích thước giếng trời tự động bao gồm những số đo nào?
Trong trao đổi thông thường, khách hàng hay nói “ô giếng trời dài 3 m, rộng 2 m”. Tuy nhiên, đây mới chỉ là kích thước sơ bộ. Để thiết kế và sản xuất, cần tách ít nhất bốn lớp số đo: kích thước ô xây dựng, kích thước lọt lòng, kích thước phủ bì của khung và kích thước phần mở hữu dụng. Bốn lớp này không giống nhau và không nên dùng thay thế cho nhau trong bản vẽ hoặc báo giá.
Kích thước ô xây dựng là khoảng trống hình thành bởi tường, dầm hoặc cổ giếng. Số đo này cho biết vùng kiến trúc dành cho hệ mái. Kích thước lọt lòng là khoảng thông thủy thực tế sau khi trừ các gờ, lớp hoàn thiện, nẹp đá, đường ống hay chi tiết nhô vào. Kích thước phủ bì khung là chiều dài và chiều rộng ngoài cùng của bộ khung sau khi hoàn thiện. Phần mở hữu dụng là diện tích thực sự thông với bên ngoài khi cánh đã mở, sau khi trừ khung, cánh cố định, phần chồng mí và giới hạn hành trình.
Vì vậy, khi nói kích thước mái giếng trời, cần ghi rõ đó là kích thước nào. Một ghi chú tốt có dạng: “ô xây dựng dự kiến 2.000 × 3.000 mm; chờ khảo sát để xác định lọt lòng và phủ bì khung”. Cách ghi này giảm nguy cơ nhà thầu xây dựng hiểu một số đo, đơn vị sản xuất hiểu một số đo khác. Với công trình cải tạo, số đo phải lấy tại nhiều điểm vì hai vách có thể không song song hoặc bề rộng phía trên khác phía dưới.
Diện tích cũng cần được phân biệt. Diện tích phủ mái được tính theo phạm vi khung bao, trong khi diện tích thông thoáng phụ thuộc độ mở giếng trời. Mái rộng nhưng chỉ hé một khoảng nhỏ chưa chắc thông gió tốt bằng mái nhỏ hơn nhưng hướng mở đón đúng luồng gió. Đây là lý do không thể chọn hệ mái chỉ bằng một con số mét vuông.
2. Có một kích thước chuẩn cho mọi nhà phố không?
Không có một kích thước duy nhất phù hợp cho tất cả nhà phố. Hai căn nhà cùng chiều ngang 4 m nhưng có thể khác số tầng, chiều sâu, vị trí cầu thang, hướng nắng, mật độ cửa sổ và mục đích dùng không gian dưới giếng. Căn nhà thiếu sáng giữa nhà cần ưu tiên bề mặt lấy sáng; căn có bếp cuối nhà cần kiểm soát đường thoát khí; căn đặt tiểu cảnh dưới giếng cần kiểm soát mưa hắt; căn có trẻ nhỏ hoặc khu sinh hoạt bên dưới cần chú ý thêm an toàn và khả năng thoát nước dự phòng.
Khái niệm “chuẩn” nên được hiểu là chuẩn của quy trình tính, không phải một bộ dài × rộng cố định. Quy trình đúng phải bắt đầu từ công năng, đo hiện trạng, xác định loại chuyển động, kiểm tra kết cấu và sau cùng mới chốt số đo sản xuất. Những kích thước tham khảo trên mạng chỉ giúp hình dung tỷ lệ, không thay thế bản vẽ khảo sát.
Một diện tích giếng trời hợp lý phải đủ để cải thiện ánh sáng và lưu thông khí nhưng không gây dư sáng, tăng nhiệt hoặc chiếm phần mái cần dùng cho bồn nước, pin mặt trời, lối kỹ thuật. Đối với nhà xây mới, kiến trúc sư có thể phối hợp ô giếng với mặt bằng ngay từ đầu. Đối với nhà cải tạo, nên giữ phạm vi can thiệp trong vùng kết cấu cho phép, tránh tự ý cắt dầm hay thay đổi cấu kiện chịu lực chỉ để đạt một tỷ lệ diện tích mong muốn.
Trang giới thiệu các giải pháp giếng trời tự động và mái che cách nhiệt cho thấy giếng trời có nhiều dạng trượt, xếp và lật. Mỗi cơ cấu dùng không gian khác nhau, vì thế cùng một ô chờ vẫn có thể cho phần mở hữu dụng khác nhau. Chọn đúng cơ cấu thường quan trọng hơn việc cố tăng thêm vài chục centimet diện tích.
3. Xác định mục tiêu trước khi tính kích thước
Trước khi đo, gia chủ nên trả lời rõ hệ giếng trời được dùng để làm gì. Nếu mục tiêu chính là lấy sáng, cần quan sát thời gian nắng trực tiếp, độ sâu của khoảng thông tầng và vật liệu mái. Nếu mục tiêu chính là thoát khí nóng, cần xác định đường không khí đi vào ở tầng dưới và đường thoát ra ở đỉnh. Nếu muốn mở mái để lấy gió và đóng kín khi mưa, cần tính vùng cánh vận động, cảm biến, nguồn điện và máng thoát nước.
Một ô giếng rất lớn không tự động tạo ra thông gió tốt nếu nhà không có cửa cấp khí. Không khí muốn đi lên cần có đường vào. Ngược lại, mở quá lớn trong khu vực chịu nắng Tây có thể làm tăng tải nhiệt vào buổi chiều. Vì vậy, cách tính kích thước giếng trời phải xem xét cả mặt cắt ngôi nhà thay vì chỉ nhìn mặt bằng mái.
Hãy ghi ba mức nhu cầu: bắt buộc, mong muốn và có thể bỏ. Ví dụ, bắt buộc là không dột và tự đóng khi mưa; mong muốn là mở được khoảng một nửa ô; có thể bỏ là mở toàn bộ 100%. Việc phân cấp giúp đơn vị thiết kế cân bằng giữa diện tích mở, chi phí và giới hạn hiện trạng. Nếu gia chủ nhất định muốn mở gần toàn bộ nhưng mái không có chỗ đỗ cánh, phương án có thể phải chia cánh, mở hai phía hoặc chuyển sang cơ cấu lật.
Đối với khu vực cầu thang, cần kiểm tra ánh sáng xuống đến tầng thấp nhất, không chỉ độ sáng ở ngay dưới mái. Với sân sau, cần xem mưa tạt và mùi từ bếp. Với phòng sinh hoạt, cần quan tâm tiếng mưa trên vật liệu. Với giếng trời đặt trên mái ngói, hình học mái và góc nghiêng ảnh hưởng mạnh đến cấu tạo khung; có thể tham khảo hệ giếng trời tự động khung nhôm tấm polycarbonate để hiểu một phương án lắp trên mái nghiêng.
4. Cách đo kích thước ô chờ giếng trời
Kích thước ô chờ giếng trời cần được đo theo milimet và tại nhiều vị trí. Với ô chữ nhật, không nên chỉ đo một lần ở giữa. Hãy đo chiều dài ở cạnh trái, giữa và cạnh phải; đo chiều rộng ở đầu, giữa và cuối ô. Sau đó đo hai đường chéo để kiểm tra độ vuông. Nếu hai đường chéo chênh lệch đáng kể, khung sản xuất vuông tuyệt đối có thể không khớp ô xây dựng và cần giải pháp bù sai số.
Tiếp theo, đo cao độ bốn góc so với một mốc cố định. Việc này cho biết ô có bị vặn, sàn mái có dốc hay các cạnh có cùng cao độ không. Ghi lại chiều cao cổ giếng, bề dày tường, vị trí dầm, gờ chống tràn, lớp chống thấm và vật liệu hoàn thiện. Nếu có máng xối hiện hữu, phải đo cao độ đáy máng, hướng thoát và đường kính ống, không chỉ chụp một ảnh tổng thể.
Phần không gian xung quanh cũng phải đo. Với mái lùa, đo khoảng trống phía cánh chạy về, vật cản trên đường ray và vị trí bảo trì motor. Với mái lật, đo khoảng không phía trên khi cánh dựng lên, khoảng cách đến tường, mái ngói, dây điện, bồn nước hoặc cây xanh. Nếu cánh mở ra ngoài phạm vi ô, cần kiểm tra ranh giới và các thiết bị khác trên mái.
Một bộ hồ sơ khảo sát tối thiểu nên có sơ đồ mặt bằng, mặt cắt, ảnh bốn cạnh, ảnh toàn cảnh mái, vị trí nguồn điện, đường thoát nước và hướng Bắc. Nên đặt thước hoặc ghi kích thước trực tiếp lên ảnh để tránh nhầm. Số đo sơ bộ do gia chủ cung cấp hữu ích cho tư vấn ban đầu, nhưng số đo sản xuất cần được kỹ thuật xác nhận tại công trình.

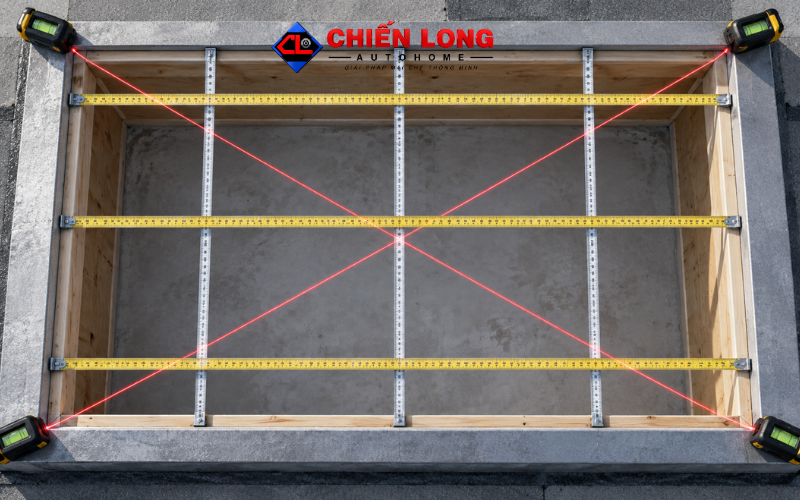

Đo nhiều vị trí và hai đường chéo giúp phát hiện ô méo, vách không song song hoặc chênh cao trước khi sản xuất khung.
5. Công thức tính sơ bộ từ ô xây dựng đến phần mở hữu dụng
Để chuẩn bị trao đổi, có thể dùng một chuỗi công thức sơ bộ. Gọi chiều dài ô xây dựng là L0 và chiều rộng là W0. Sau khi trừ vùng không thể lắp do gờ, tường lệch hoặc lớp hoàn thiện, ta có kích thước khả dụng L1 và W1. Sau khi bố trí khung bao, nẹp, ray hoặc bản lề, kích thước thông thủy còn L2 và W2. Cuối cùng, diện tích mở hữu dụng phụ thuộc tỷ lệ mở thực tế của cơ cấu.
Công thức khái niệm là: diện tích ô xây dựng A0 = L0 × W0. Diện tích lọt lòng A1 = L1 × W1. Diện tích mở hữu dụng Av = A1 × r, trong đó r là tỷ lệ phần ô thực sự mở khi hệ thống ở vị trí mở tối đa. Không được mặc định r bằng 100%. Mái lùa một cánh chạy trên phần cố định thường có tỷ lệ khác mái lùa có vùng đỗ ngoài ô; mái lật tạo khe mở theo góc và hình học cánh nên phải đánh giá theo tiết diện thông gió, không chỉ diện tích hình chiếu.
Ví dụ minh họa: ô xây dựng dự kiến 2.000 × 3.000 mm có A0 bằng 6 m². Sau khi khảo sát, kích thước khả dụng có thể nhỏ hơn vì phải chừa gờ chống tràn và khung. Nếu chọn mái lùa với cánh đỗ trên một phần cố định ngay trong phạm vi mái, diện tích mở thực tế không còn toàn bộ 6 m². Con số cuối cùng chỉ được xác định sau khi biết cấu hình cánh, bề rộng khung và hành trình.
Công thức này không dùng để tự đặt sản xuất. Nó giúp gia chủ hiểu vì sao cùng một ô 6 m² nhưng hai phương án có diện tích thông thoáng, lượng vật tư và giá khác nhau. Khi nhận báo giá, nên yêu cầu bản vẽ thể hiện ít nhất kích thước phủ bì, kích thước cánh, hướng chuyển động, vị trí đỗ và vùng mở hữu dụng.
6. Tính kích thước theo nhu cầu lấy sáng
Ánh sáng qua giếng trời phụ thuộc diện tích, hướng nắng, độ trong của vật liệu, chiều sâu thông tầng, màu tường và vật cản. Vì thế, không nên lấy một tỷ lệ duy nhất rồi áp cho mọi nhà. Một ô nhỏ ở vị trí nhận nắng thuận lợi và có bề mặt nội thất sáng màu có thể phân phối ánh sáng tốt. Ngược lại, ô lớn nằm trong khe cao, tường tối và bị nhà bên cạnh che vẫn có thể thiếu sáng ở tầng dưới.
Khi mục tiêu là lấy sáng, hãy khảo sát vào nhiều thời điểm: sáng, trưa và chiều. Ghi lại khu vực nào cần ánh sáng, thời gian sử dụng và mức chói có thể chấp nhận. Phòng cầu thang chỉ cần ánh sáng định hướng khác với phòng làm việc. Khu vực có màn hình hoặc bàn ăn cần tránh tia nắng trực tiếp gây khó chịu. Vật liệu trong hoặc sáng màu cho lượng sáng khác vật liệu màu khói, mờ hoặc có giải pháp che nắng bên dưới.
Không nên tăng kích thước giếng trời tự động chỉ để bù cho vật liệu chọn sai hoặc không có giải pháp kiểm soát nắng. Nếu nhà chịu nắng mạnh, có thể kết hợp tấm phù hợp, rèm hoặc mái che. Trang rèm che nắng giếng trời tự động là một liên kết tham khảo khi cần điều tiết ánh sáng và nhiệt dưới vùng mái kính hoặc mái lấy sáng.
Đối với thông tầng sâu, nên xem xét khả năng phản xạ ánh sáng của thành giếng và bố trí ô mở theo trục không gian. Một ô quá dài nhưng lệch khỏi trục cầu thang có thể phân bổ ánh sáng kém hơn ô cân đối đặt đúng vị trí. Ở bước thiết kế, mô phỏng ánh sáng hoặc quan sát mô hình hiện trạng sẽ đáng tin cậy hơn việc chỉ so sánh mét vuông.
7. Tính kích thước theo nhu cầu thông gió và thoát khí nóng
Thông gió tự nhiên cần có cửa vào và cửa ra. Giếng trời thường đóng vai trò cửa thoát ở vị trí cao vì khí nóng có xu hướng đi lên, nhưng hiệu quả còn phụ thuộc chênh cao, nhiệt độ, hướng gió và đường đi của không khí. Do đó, độ mở giếng trời phải được xem cùng cửa sổ, cửa đi, khe lấy gió hoặc sân sau ở tầng thấp.
Khi tính cho thông gió, cần quan tâm tiết diện mở thực tế, không chỉ diện tích tấm mái. Với mái lùa, phần cánh rời khỏi ô tạo khoảng mở tương đối rõ. Với mái lật, không khí đi qua khe quanh cánh; góc mở, chiều cao nâng và vị trí bản lề ảnh hưởng dòng khí. Một cánh lật dài nhưng góc mở nhỏ có thể tạo luồng khác một cánh ngắn mở cao.
Nhà phố có chiều cao giếng trời lớn cần xem xét thêm hiệu ứng hút khí, áp lực gió và khả năng mưa tạt. Thành giếng cao có thể hỗ trợ đường thoát khí nhưng cũng làm ánh sáng suy giảm xuống tầng thấp. Nếu các tầng mở trực tiếp vào thông tầng, cần phối hợp giải pháp an toàn, lan can, ngăn cháy và kiểm soát âm thanh theo thiết kế công trình; không nên xem giếng trời như một hạng mục độc lập.
Bạn có thể tham khảo bài giếng trời thông minh giúp thoát hơi nóng và lấy gió trời để hình dung vai trò của cơ cấu mở. Tuy nhiên, kích thước cụ thể vẫn phải dựa trên hiện trạng. Nếu ngôi nhà gần như kín ở tầng dưới, mở rộng mái chưa chắc giải quyết được bí khí; trước tiên cần bổ sung đường cấp khí phù hợp.
8. Kích thước cho giếng trời lùa tự động
Giếng trời lùa tự động cần một vùng cho cánh di chuyển và một vùng để cánh dừng. Đây là điểm thường bị bỏ sót khi khách hàng chỉ đo lỗ mở. Nếu cánh lùa nằm hoàn toàn trong phạm vi mái và trượt lên một phần cố định, phần mở tối đa sẽ bị giới hạn bởi vùng cánh chồng lên nhau. Nếu thiết kế vùng đỗ cánh bên ngoài ô, có thể mở nhiều hơn nhưng mái phải có không gian trống và kết cấu đỡ kéo dài.
Khi xác định kích thước, cần biết số cánh, hướng lùa, cánh chạy một phía hay hai phía, ray đặt trong hay ngoài khung, motor kéo theo phương nào và vị trí điểm dừng. Cánh càng lớn thì khối lượng và độ võng tiềm năng càng tăng. Không thể chỉ chọn motor mạnh hơn để giải quyết mọi vấn đề; độ cứng của khung, liên kết góc, bánh xe, ray và độ phẳng lắp đặt cũng quyết định khả năng vận hành.
Đối với ô dài, chia hai cánh lùa về hai phía có thể rút ngắn hành trình của mỗi cánh và cân đối tải, nhưng tăng số chi tiết, điểm tiếp giáp và yêu cầu đồng bộ. Đối với ô hẹp, một cánh lùa có thể đơn giản hơn. Tuy vậy, vùng đỗ phải không va vào tường, mái ngói, bồn nước hoặc ranh công trình.
Trang sản phẩm giếng trời tự động lùa thông minh đóng mở khi trời mưa giúp tham khảo cấu hình lùa và điều khiển từ xa. Khi yêu cầu tư vấn, gia chủ nên gửi cả kích thước ô lẫn khoảng trống theo hướng lùa. Thiếu số đo thứ hai, chưa thể kết luận cơ cấu lùa có phù hợp hay không.
Kích thước chi tiết giếng trời lùa tự động

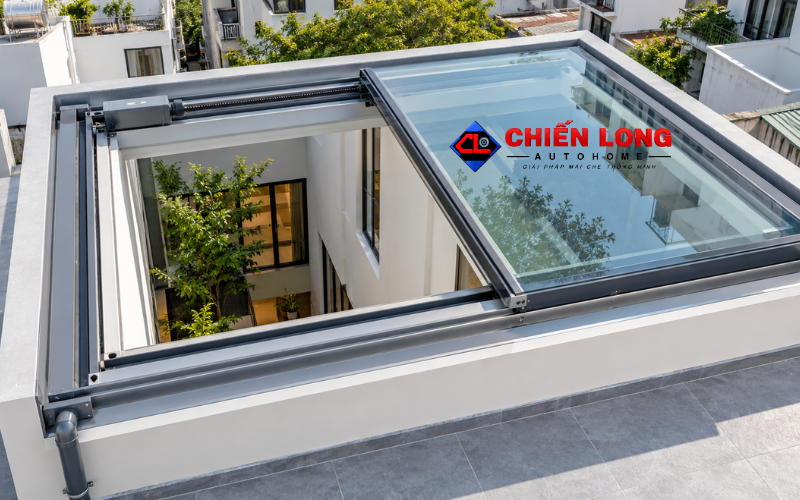

Mái lùa cần đủ chiều dài hành trình và không gian đỗ cánh ngoài phần ô cần thông thoáng.
9. Kích thước cho giếng trời lật tự động
Giếng trời lật tự động không cần vùng đỗ dài như mái lùa, nhưng cần khoảng không để cánh quay hoặc nâng. Kích thước cánh ảnh hưởng mô-men tại bản lề, tải lên bộ truyền động và độ ổn định khi gặp gió. Cánh lớn không nên được quyết định chỉ theo thẩm mỹ; phải kiểm tra trọng lượng vật liệu, vị trí liên kết, chiều dài tay đòn và điểm đặt motor.
Với cơ cấu lật một cạnh, chiều sâu cánh và góc mở quyết định chiều cao mép cánh khi mở. Cần dựng mặt cắt để bảo đảm cánh không chạm tường, mái dốc hoặc thiết bị phía trên. Với cơ cấu nâng nhiều điểm, độ đồng bộ giữa các điểm nâng rất quan trọng. Ô dài có thể phải chia module để hạn chế xoắn và giúp bảo trì dễ hơn.
Mái lật trên mái nghiêng còn chịu tác động của trọng lực và dòng nước khác mái ngang. Khung phải bám theo hình học mái, trong khi cánh vẫn cần đóng ép đúng gioăng. Vì vậy, số đo phải bao gồm góc dốc và cao độ chứ không chỉ dài × rộng. Một ảnh chụp từ dưới lên không đủ cho sản xuất.
Trang giếng trời tự động thông minh lật mở, tự đóng khi mưa là nội dung liên quan trực tiếp đến kiểu lật. Khi so sánh với kiểu lùa, nên đánh giá đồng thời diện tích mở, khoảng không chuyển động, hướng gió, tải cánh và khả năng xử lý nước. Không có kiểu nào tốt hơn trong mọi trường hợp; kiểu phù hợp là kiểu đáp ứng được hình học công trình và mục tiêu sử dụng.
10. Khi nào nên chia ô giếng trời thành nhiều module?
Chia module có thể cần thiết khi ô dài, cánh quá nặng, kết cấu mái có nhịp lớn hoặc gia chủ muốn điều khiển từng vùng. Module nhỏ hơn thường dễ kiểm soát độ cứng và thay thế, nhưng mỗi đường chia tạo thêm khung, nẹp và điểm cần xử lý nước. Vì vậy, không nên chia càng nhiều càng tốt.
Quyết định chia ô phải dựa trên kích thước vật liệu có thể cung cấp, nhịp đỡ được phép, cấu hình motor, hướng thoát nước và yêu cầu thẩm mỹ nhìn từ dưới. Nếu dùng polycarbonate, chiều khoang hoặc hướng của tấm cần phối hợp với dốc thoát nước và nẹp. Nếu dùng kính, trọng lượng mỗi tấm, phương án nâng lắp và tiêu chuẩn liên kết phải được đơn vị chuyên môn tính toán.
Một phương án thường gặp là chia phần cố định và phần mở; phương án khác là hai cánh mở độc lập. Với ô giữa nhà, đường chia nên thẳng hàng với trục kiến trúc hoặc lan can cầu thang để tránh cảm giác vụn. Với ô sân sau, có thể ưu tiên module gần khu vực cần thoát khí. Những lựa chọn này cần thể hiện trên bản vẽ trước khi chốt giá.
Khi so sánh hai phương án, hãy yêu cầu ghi rõ tổng số motor, bộ điều khiển, cảm biến, số cánh, diện tích mở của từng module và cách vận hành khi một module cần bảo trì. Giá thấp hơn nhưng dùng một cánh quá lớn chưa chắc là lựa chọn kinh tế nếu việc vận chuyển, lắp đặt và sửa chữa khó khăn.
11. Tính phần khung, ray, nẹp và khe kỹ thuật
Khung không phải phần “ăn vào diện tích” một cách vô ích. Khung truyền tải trọng, giữ hình học, tạo bề mặt lắp gioăng, đỡ ray hoặc bản lề và hình thành đường dẫn nước. Vì vậy, khi chuyển từ kích thước ô chờ giếng trời sang phần mở hữu dụng, luôn phải trừ bề rộng khung và các vùng chồng mí.
Bề rộng khung thực tế phụ thuộc hệ nhôm hoặc thép, tải trọng, nhịp và cơ cấu. Không nên tự ấn định một con số chung trước khi chọn hệ. Ray mái lùa cần đủ thẳng và có điểm thoát nước; nẹp tấm cần cho phép vật liệu giãn nở; gioăng cần được ép trong phạm vi thiết kế. Khe kỹ thuật cũng phải đủ cho dây điện, hộp điều khiển, cảm biến và thao tác bảo trì.
Đối với khung nhôm polycarbonate giếng trời, cần phối hợp chiều tấm, hướng thoát nước và khoảng đỡ. Tấm không nên bị kẹp cứng đến mức không thể co giãn theo nhiệt độ. Mép tấm, đầu khoang nếu có và vị trí vít phải xử lý theo đúng hệ vật liệu. Một ô phủ bì đẹp nhưng tấm bị bố trí sai hướng có thể nhanh xuống cấp hoặc giữ nước.
Trước khi xây cổ giếng, nên có mặt cắt nguyên lý từ đơn vị cung cấp hệ mái. Bản vẽ cần cho biết khung nằm trên cổ giếng hay lọt vào trong, cao độ hoàn thiện, vị trí màng chống thấm và cách liên kết với kết cấu. Nếu xây xong rồi mới chọn hệ, không gian dành cho khung và máng có thể không đủ.

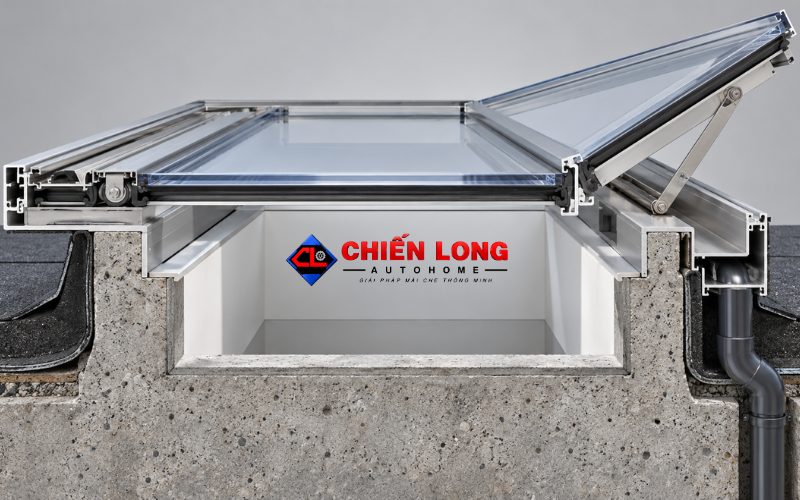

Kích thước sản xuất phải phối hợp với cổ giếng, lớp chống thấm, khung, nẹp và đường thoát nước.
12. Tính độ dốc và đường thoát nước
Một mái đóng kín vẫn cần độ dốc và hệ thoát nước phù hợp. Nước phải đi từ bề mặt mái vào máng rồi xuống ống mà không chảy ngược vào khe cánh hoặc đọng thành vũng. Hướng dốc cần được xác định ngay khi đo vì nó ảnh hưởng cao độ khung, mặt cắt máng và vị trí đầu ra.
Kích thước ô càng lớn, lượng nước hứng trong một trận mưa càng nhiều. Không thể tăng diện tích mái mà giữ nguyên máng và ống thoát theo thói quen. Việc tính lưu lượng cần dựa trên diện tích thu nước, cường độ mưa thiết kế tại địa phương, số đường thoát và khả năng thoát của hệ thống hiện hữu. Phần này nên do đơn vị thiết kế hoặc kỹ thuật công trình xác nhận.
Đối với mái lùa, phải kiểm soát nước ở ray, điểm giao giữa cánh động và cánh cố định, đầu khung và vị trí motor. Đối với mái lật, cần kiểm soát cạnh bản lề, mép đóng và dòng nước khi cánh vừa đóng sau mưa. Cảm biến giúp ra lệnh đóng nhưng không thay thế máng, gioăng và độ dốc.
Gờ chống tràn của ô chờ phải cao và liên tục theo giải pháp chống thấm công trình. Màng chống thấm không nên kết thúc tại vị trí nước dễ tích tụ. Trước bàn giao, cần thử nước trong điều kiện kiểm soát và quan sát cả mặt trên, mặt dưới, góc khung, đầu ống. Một hệ giếng trời tự đóng khi mưa chỉ hoàn chỉnh khi cơ cấu đóng và cấu tạo thoát nước cùng hoạt động đúng.
13. Tính kích thước cánh theo tải trọng và khả năng vận hành
Cánh giếng trời gồm khung, vật liệu phủ, nẹp, gioăng và phụ kiện. Khối lượng không chỉ đến từ tấm kính hoặc polycarbonate. Khi tăng chiều dài và chiều rộng, diện tích tăng theo tích của hai chiều, trong khi độ võng và tải lên liên kết có thể tăng đáng kể. Vì vậy, không thể phóng lớn một mẫu cánh nhỏ theo tỷ lệ mà giữ nguyên tiết diện khung và motor.
Đơn vị thiết kế cần kiểm tra tải bản thân, gió, mưa, điều kiện lắp đặt và trạng thái cánh mở. Cánh đang mở có thể chịu gió khác cánh đóng. Với mái lật, tâm khối lượng và cánh tay đòn ảnh hưởng lực truyền động. Với mái lùa, khối lượng ảnh hưởng bánh xe, ma sát, ray và lực khởi động. Bụi bẩn hoặc sai số lắp đặt có thể làm lực vận hành thực tế cao hơn tính toán lý tưởng.
Motor giếng trời tự động phải được chọn sau khi xác định cơ cấu và tải, không chọn trước rồi ép kích thước cánh theo một mã motor có sẵn. Ngoài lực đẩy hoặc kéo, cần xem hành trình, tốc độ, chu kỳ hoạt động, vị trí lắp, cấp bảo vệ, nguồn điện và khả năng dừng giới hạn. Nếu cần hai bộ truyền động, phải có giải pháp đồng bộ phù hợp.
Trang thiết bị đóng mở cửa sổ giếng trời tự động tập hợp nhiều giải pháp liên quan. Khi hỏi thiết bị, cần cung cấp trọng lượng cánh ước tính, kích thước, kiểu bản lề hoặc ray, góc mở mong muốn và tần suất sử dụng. Chỉ cung cấp chiều rộng ô sẽ không đủ để chọn thiết bị an toàn.
14. Ba ví dụ tính kích thước sơ bộ cho nhà phố
Ví dụ thứ nhất là ô giếng giữa cầu thang có kích thước xây dựng dự kiến 1.500 × 2.500 mm. Mục tiêu chính là lấy sáng và thoát khí, mái xung quanh không có khoảng trống dài để cánh lùa đỗ. Phương án sơ bộ có thể nghiêng về cánh lật hoặc chia module. Tuy nhiên, cần dựng mặt cắt để kiểm tra cánh khi mở có chạm vách hay không. Diện tích 3,75 m² chỉ là diện tích ô xây dựng, chưa phải diện tích mở.
Ví dụ thứ hai là sân sau rộng 2.200 × 4.000 mm, một đầu có khoảng mái trống cho cánh chạy. Mục tiêu là mở rộng khi thời tiết tốt và đóng khi mưa. Mái lùa có thể phù hợp nếu vùng đỗ, ray và thoát nước được bố trí đầy đủ. Nếu cánh đỗ trong chính phạm vi 4.000 mm, phần mở hữu dụng sẽ giảm; nếu cánh đỗ ra ngoài, kết cấu ray dài hơn và cần kiểm tra ranh giới.
Ví dụ thứ ba là ô trên mái nghiêng, kích thước dự kiến 1.200 × 2.000 mm. Ngoài dài và rộng, phải đo góc mái, cao độ, hệ xà gồ, khoảng cách đến ngói và đường nước. Cơ cấu lật có thể được xem xét, nhưng liên kết và hướng mở phải phù hợp mái nghiêng. Không nên lấy bản vẽ của mái ngang rồi xoay nghiêng để thi công.
Ba ví dụ cho thấy cách tính kích thước giếng trời không dừng ở phép nhân dài × rộng. Mỗi trường hợp phải ghi mục tiêu, giới hạn, kiểu mở và các kích thước phụ. Các con số trên chỉ minh họa quy trình suy nghĩ, không phải bộ kích thước đề xuất dùng chung.

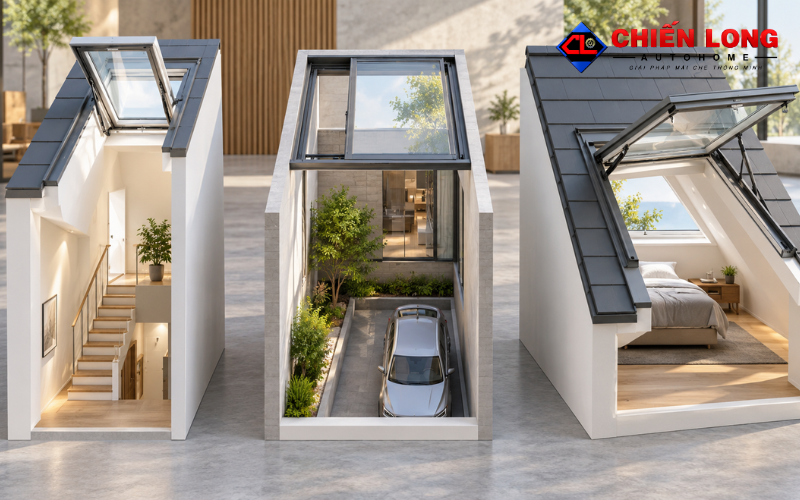

Cùng một diện tích nhưng vị trí, kiểu mở và khoảng trống quanh ô sẽ dẫn đến cấu hình khác nhau
15. Sai lầm thường gặp khi chọn kích thước
Sai lầm đầu tiên là lấy kích thước trên bản vẽ kiến trúc làm số đo sản xuất mà không khảo sát sau xây dựng. Sai số tô trát, chống thấm, ốp đá và độ vuông của tường có thể làm khung không vừa. Sai lầm thứ hai là chỉ đo lọt lòng nhưng không đo phủ bì vùng có thể đặt khung. Hai số đo này phục vụ hai mục đích khác nhau.
Sai lầm thứ ba là quên vùng đỗ của mái lùa hoặc khoảng quay của mái lật. Bản vẽ ở trạng thái đóng trông gọn nhưng cánh có thể va vật cản khi mở. Sai lầm thứ tư là cố dùng một cánh thật lớn để giảm đường chia. Cánh lớn có thể nặng, dễ biến dạng và khó vận chuyển lên mái.
Sai lầm thứ năm là xem cảm biến mưa như giải pháp chống dột. Cảm biến chỉ gửi tín hiệu; thời gian đóng còn phụ thuộc hệ điều khiển và cơ cấu. Chống dột phải đến từ độ dốc, gioăng, nẹp, máng, cổ giếng và thi công. Sai lầm thứ sáu là không chừa vị trí tiếp cận motor. Khi cần căn chỉnh hoặc thay thế, kỹ thuật phải tháo nhiều phần mái, làm tăng thời gian và chi phí.
Sai lầm cuối cùng là chọn kích thước chỉ theo giá mét vuông. Hai phương án cùng diện tích có thể khác số cánh, số motor, độ dài ray, khung, cảm biến và mức độ khó khi vận chuyển. Vì vậy, báo giá giếng trời tự động phải đọc cùng phạm vi kỹ thuật và bản vẽ, không chỉ nhìn đơn giá.
16. Kích thước ảnh hưởng đến chi phí như thế nào?
Diện tích lớn thường dùng nhiều vật liệu hơn, nhưng chi phí không tăng hoàn toàn tuyến tính theo mét vuông. Một ô nhỏ ở vị trí khó tiếp cận, phải chia nhiều cánh hoặc dùng kết cấu đặc biệt có thể có chi phí trên mét vuông cao hơn ô lớn, đơn giản. Số lượng motor, cảm biến, tủ điều khiển, ray, máng, nẹp và công tác chống thấm đều ảnh hưởng tổng giá.
Kích thước cũng quyết định vận chuyển. Cánh hoặc thanh khung dài có thể không đưa qua cầu thang, thang máy hoặc hẻm. Khi đó, cấu kiện phải chia đoạn, lắp ráp tại chỗ hoặc dùng thiết bị nâng. Mỗi phương án có ảnh hưởng đến liên kết, tiến độ và chi phí. Việc khảo sát đường vận chuyển nên làm trước khi chốt module.
Để tham khảo các nhóm chi phí, xem trang báo giá giếng trời tự động mới nhất 2026. Khi yêu cầu báo giá riêng, nên gửi bản vẽ hoặc bộ số đo đầy đủ, ảnh hiện trạng, địa chỉ, loại vật liệu mong muốn, kiểu mở và nhu cầu điều khiển. Báo giá từ một dòng “giếng trời 2 × 3 m” chỉ có thể là ước tính ban đầu.
Một báo giá rõ nên tách hệ khung và cánh, vật liệu phủ, motor, điều khiển, cảm biến, hệ thoát nước, thi công, vận chuyển và điều kiện bảo hành. Nếu phát sinh do số đo hiện trạng khác thông tin ban đầu, cần cập nhật bản vẽ và giá trước sản xuất. Điều này giúp cả gia chủ và nhà thầu kiểm soát phạm vi.
17. Quy trình chốt kích thước trước khi sản xuất
Bước đầu tiên là tiếp nhận nhu cầu và số đo sơ bộ. Bước thứ hai là khảo sát hiện trạng, đo lại ô, cao độ, đường chéo, vật cản, nguồn điện, đường thoát nước và lối vận chuyển. Bước thứ ba là chọn cơ cấu lùa, lật hoặc phương án khác dựa trên khoảng trống và mục tiêu. Bước thứ tư là lập bản vẽ thể hiện trạng thái đóng và mở.
Sau đó, đơn vị kỹ thuật xác định module cánh, hệ khung, vật liệu, motor và vị trí cảm biến. Bản vẽ cần ghi rõ kích thước xây dựng tham chiếu, kích thước sản xuất, dung sai lắp đặt, hướng dốc, hướng mở và vùng bảo trì. Gia chủ nên kiểm tra lại vật cản, màu sắc, mặt nhìn từ dưới và vị trí công tắc trước khi duyệt.
Chỉ sau khi bản vẽ được xác nhận mới tiến hành sản xuất. Nếu phần cổ giếng hoặc chống thấm do một nhà thầu khác thực hiện, hai bên cần thống nhất mặt cắt giao tiếp. Không nên để mỗi bên tự giả định cao độ. Trước lắp đặt, cần kiểm tra lại kích thước hiện trường nếu công trình vẫn đang hoàn thiện.
Khi lắp xong, thử vận hành nhiều chu kỳ, kiểm tra điểm dừng, tiếng bất thường, độ đồng đều, cảm biến và thoát nước. Hướng dẫn người sử dụng cách đóng mở, ngắt nguồn, vệ sinh và gọi bảo trì. Quy trình này quan trọng hơn việc cố chốt một con số thật nhanh qua điện thoại.
18. Bảng thông tin cần gửi khi yêu cầu tư vấn
Để được tư vấn nhanh, gia chủ nên gửi chiều dài và rộng ô tại nhiều điểm; hai đường chéo; chiều cao cổ giếng; ảnh toàn cảnh và ảnh bốn cạnh; hướng dốc; vị trí ống thoát; khoảng trống quanh ô; vị trí nguồn điện; số tầng và lối đưa vật tư lên mái. Nếu biết hướng nhà và thời gian nắng mạnh, hãy ghi thêm.
Về nhu cầu, hãy cho biết muốn lấy sáng, thông gió hay mở gần toàn bộ; ưu tiên lùa hay lật; muốn điều khiển bằng remote, công tắc hay ứng dụng; có cần cảm biến mưa không; vật liệu dự kiến là polycarbonate, kính hay giải pháp khác; khu vực bên dưới là cầu thang, phòng ở, bếp hay sân sau.
Về tiến độ, cần cho biết nhà đang ở giai đoạn thiết kế, xây thô, chống thấm hay đã hoàn thiện. Nếu đang xây thô, đơn vị giếng trời có thể phối hợp cổ giếng và nguồn điện sớm hơn. Nếu đã hoàn thiện, cần khảo sát biện pháp che chắn, nâng vật tư và phạm vi sửa lại chống thấm.
Thông tin càng đầy đủ, phương án sơ bộ càng sát. Tuy nhiên, tư vấn từ xa vẫn không thay thế khảo sát đối với số đo sản xuất. Khi cần đánh giá trực tiếp, có thể gửi thông tin qua trang liên hệ Chiến Long Autohome kèm ảnh, video và vị trí công trình.
19. Câu hỏi thường gặp về kích thước giếng trời tự động
Giếng trời càng lớn có càng thoáng không?
Không nhất thiết. Độ thoáng phụ thuộc phần mở thực tế, đường cấp khí, chênh cao, hướng gió và vật cản. Tăng diện tích mà không có cửa lấy gió ở tầng thấp có thể không tạo cải thiện tương ứng. Kích thước lớn còn kéo theo yêu cầu cao hơn về khung, tải trọng và thoát nước.
Có thể dùng kích thước trên bản vẽ xây dựng để đặt hàng không?
Chỉ nên dùng để tư vấn sơ bộ. Trước sản xuất phải đo hiện trạng sau khi xác định lớp hoàn thiện liên quan. Cần kiểm tra ít nhất dài, rộng, đường chéo, cao độ, cổ giếng và khoảng không chuyển động của cánh.
Mái lùa có mở được toàn bộ ô không?
Điều này phụ thuộc vùng đỗ cánh. Nếu cánh đỗ trên phần cố định trong ô, diện tích mở sẽ bị giới hạn. Nếu có ray và kết cấu đỡ cho cánh chạy ra ngoài, tỷ lệ mở có thể tăng nhưng cần đủ không gian, kiểm tra ranh giới và thiết kế kết cấu phù hợp.
Mái lật có cần chừa khoảng trống không?
Có. Cánh cần khoảng không để quay hoặc nâng. Bản vẽ mặt cắt phải thể hiện vị trí cánh ở góc mở lớn nhất, khoảng cách đến tường, mái và thiết bị lân cận. Cũng cần chừa chỗ tiếp cận bộ truyền động.
Có nên chia một ô lớn thành nhiều cánh?
Có thể, nếu việc chia giúp kiểm soát tải, độ cứng, vận chuyển hoặc vận hành. Tuy nhiên, nhiều cánh làm tăng khung và điểm tiếp giáp. Số module phải được tính theo kết cấu, vật liệu, motor, thoát nước và thẩm mỹ chứ không theo một quy tắc cố định.
Kích thước nào cần ghi trong báo giá?
Nên ghi rõ kích thước phủ bì hoặc phạm vi tính diện tích, số lượng và kích thước cánh, phần cố định, vùng mở hữu dụng, chiều dài ray, số motor và các hạng mục khung – máng. Nếu giá dùng số đo tạm tính, phải ghi điều kiện sẽ chốt lại sau khảo sát.
Cảm biến mưa có làm thay đổi kích thước không?
Cảm biến thường không làm thay đổi đáng kể diện tích ô, nhưng cần vị trí lắp nhận mưa, đường dây, bộ điều khiển và logic vận hành. Với cánh lớn hoặc hành trình dài, thời gian đóng cần được xem xét trong thiết kế tổng thể. Cảm biến không thay thế giải pháp thoát nước.
Có thể mở rộng ô giếng hiện hữu không?
Việc mở rộng liên quan kết cấu và chống thấm, đặc biệt nếu gần dầm, sàn hoặc mái nghiêng. Cần đơn vị chuyên môn kiểm tra trước; không tự cắt cấu kiện chịu lực. Trong nhiều trường hợp, tối ưu cơ cấu mở và vật liệu có thể hiệu quả hơn mở rộng ô.
20. Kết luận: chốt kích thước theo cả hệ thống, không chỉ theo lỗ mở
Kích thước giếng trời tự động phù hợp là kết quả của một chuỗi quyết định: xác định nhu cầu, đo ô chờ, chọn cơ cấu, tính vùng chuyển động, chia module, thiết kế khung, kiểm tra tải, bố trí motor và xử lý nước. Chiều dài × chiều rộng chỉ là điểm bắt đầu. Nếu bỏ qua phần mở hữu dụng, ray, bản lề, máng và bảo trì, hệ mái có thể không đạt công năng dù vẫn che vừa ô.
Đối với thiết kế giếng trời nhà ống, nên phối hợp giải pháp ngay từ giai đoạn kiến trúc để dành đủ cổ giếng, cao độ, nguồn điện và đường thoát. Với nhà cải tạo, phải đo nhiều điểm, kiểm tra kết cấu và chọn cơ cấu thích ứng với không gian hiện có. Mái lùa phù hợp khi có hành trình và vùng đỗ, mái lật phù hợp khi có khoảng không quay và tải cánh được kiểm soát.
Trước khi ký duyệt thi công giếng trời tự động, hãy yêu cầu bản vẽ thể hiện trạng thái đóng, trạng thái mở, kích thước phủ bì, kích thước cánh, tỷ lệ mở, hướng dốc, đường nước và vị trí motor. Đây là căn cứ rõ ràng để so sánh phương án, kiểm tra báo giá và nghiệm thu sau lắp đặt.
Bản vẽ duyệt cần thể hiện cả kích thước, hướng mở, vùng đỗ, motor, độ dốc và đường thoát nước.
Nếu cần xác định phương án cho ô giếng cụ thể, gia chủ nên chuẩn bị bộ số đo và ảnh theo mục 18, sau đó liên hệ để khảo sát. Một phương án được tính đúng từ đầu sẽ giúp hệ mái vận hành ổn định, dễ bảo trì và hạn chế phát sinh khi lắp đặt.
